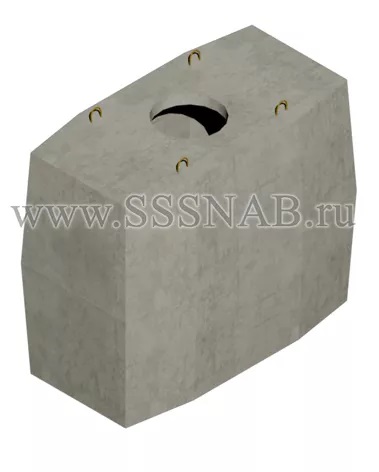

Колодец ККСр – универсальный кабельный колодец, который можно смонтировать как прямой, угловой и разветвительный колодец. Железобетонный колодец ККСр поставляется в разобранном виде, из двух частей: верха с отверстием под люк и низа. В стенках колодца имеются специальные не армируемые ниши, предназначенные, для ввода пластиковой или асбестоцементной трубы.
С 2013 года, все колодцы ККСр, выпускаемые «Заводом ЖБИ и Строительных материалов» ТМ ООО «Связьстройснаб», производятся без отверстий под ввод кабельных каналов и по умолчанию имеют маркировку – б/ОВК. Данные решение позволило добиться большей герметизации кабельного колодца и сократить потребность в строительных материалах, предназначенных для заделки вводных окон и как следствие сократить стоимость колодца ККСр.
С точки зрения проектирования, предполагается, что колодец кабельный ККСр устанавливается, на участке трассы, в котором подразумевается разветвление трубопровода в разные стороны — налево, направо и прямо (либо, только Т-образно).
На средних и больших колодцах, иногда применяются угловые вставки, в месте проёма, под кабельный ввод. Угловые вставки, применяются на колодцах ККСр-3, ККСр-4, ККСр-5. Вставки подразделяются на левую и правую, в зависимости от стороны ответвления.
Колодец ККСр – универсальный кабельный колодец, который можно смонтировать как прямой, угловой и разветвительный колодец.
Комплектация колодца ККСр:
Колодец может комплектоваться ершами и кронштейнами. Данная комплектация имеет значение «ГЕК» в конце маркировки колодца. Такие материалы, как опорные кольца, разгрузочные плиты, люка ГТС, кабельные консоли ККЧ и т.д. в типовую комплектацию колодца ККСр не входят и приобретаются отдельно. В случае, если колодец ККСр, не укомплектован ершами и кронштейнами, в конце маркировки колодца, указывается буква «Г».
Согласно «Руководству по строительству линейных сооружений местных сетей связи», высота засыпки (расстояние от верха колодца (плиты перекрытия)) должна соответствовать: 330 мм при установке колодца под проезжей частью автодороги и 250 мм при установке колодца под тротуаром (газоне). Данная высота регулируется с железобетонных опорных колец.

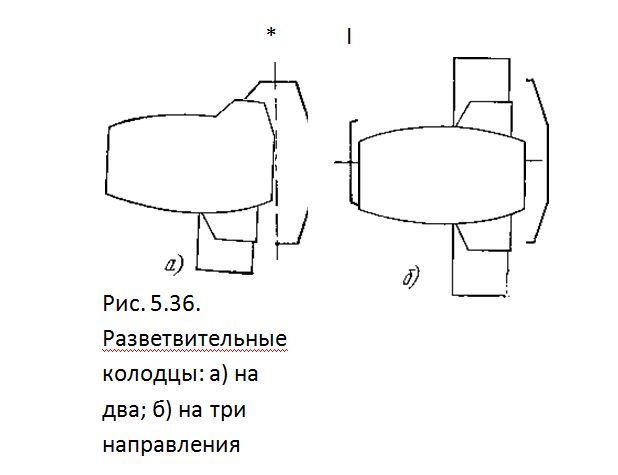

Типовые разветвительные колодцы ККСр предназначены для установки в местах разветвления трассы трубопровода на два или три направления (рис. 5.36).

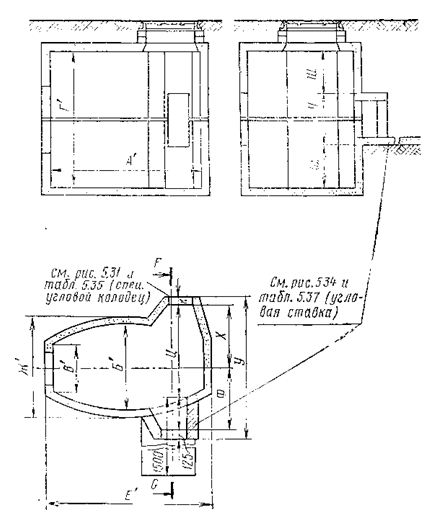

На рисунке показаны конструкции разветвительных сборных железобетонных колодцев тип: ККСр-3, ККСр-4 и ККСр-5:
Размеры типовых кабельных колодцев ККСр (мм) выпускаемых нашим предприятием:
| № | Наименование | Длина | Ширина | Высота | Вес, т.н |
|---|---|---|---|---|---|
| 1 | Колодец ККСр-1 | 1350 | 1030 | 950 | 1,30 |
| 2 | Колодец ККСр-2 | 1400 | 1090 | 1580 | 1,35 |
| 3 | Колодец ККСр-3 | 1950 | 1160 | 1770 | 2,1 |
| 4 | Колодец ККСр-4 | 2400 | 1310 | 1990 | 3,3 |
| 5 | Колодец ККСр-5 | 3000 | 1600 | 2000 | 4,8 |
